绘制CAD曲线引线的技巧与方法

在CAD（计算机辅助设计）软件中，绘制曲线引线是一项常见且重要的任务。曲线引线不仅能够帮助设计师更清晰地表达设计意图，还能增强图纸的可读性和专业性。本文将详细介绍CAD曲线引线的画法，让即使是初学者也能轻松掌握这一技能。

一、CAD曲线引线的基本概念

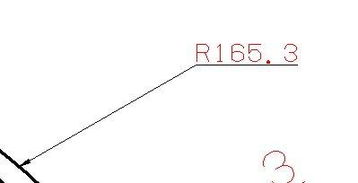

在CAD中，引线对象通常是一条线或样条曲线，其一端带有箭头，另一端则连接着多行文字对象或块。曲线引线，顾名思义，就是其线条部分呈现出弯曲或圆滑形态的引线。这种引线在标注复杂形状或需要引导视线至特定位置时特别有用。

二、准备工作

在开始绘制曲线引线之前，确保已经打开了CAD软件，并创建了一个新的绘图文件。同时，建议调整一些基本设置，如线条颜色、线型和箭头样式，以便绘制出的引线更加符合个人或项目需求。

三、使用快捷键绘制曲线引线

1. 输入快捷键

在CAD命令行中输入“LE”，然后按空格键。这是绘制引线的快速命令。

2. 选择设置

在命令行中，会出现与引线相关的选项。此时，点击“设置（S）”或输入“S”并按空格键，以进入引线设置界面。

3. 配置引线样式

在弹出的“引线设置”对话框中，找到“引线”选项下的“样条曲线”复选框，并勾选它。样条曲线能够生成平滑的弯曲线条，是绘制曲线引线的关键。

4. 确定并绘制

点击“确定”按钮，返回到绘图界面。此时，可以开始绘制曲线引线了。指定引线的起点，然后依次点击后续的点，这些点将确定引线的弯曲形状。可以通过多点击几个点，并调整它们的位置，来创造出所需的曲线形态。

5. 完成绘制

当达到满意的效果后，双击鼠标左键或按下回车键，结束引线的绘制。此时，一条带有箭头的曲线引线就出现在图纸上了。

四、通过特性面板调整曲线引线

除了使用快捷键和设置对话框外，还可以通过CAD的特性面板来调整已绘制的曲线引线。

1. 调出特性面板

在CAD界面中，使用快捷键“Ctrl+1”调出特性面板。这个面板显示了当前选中对象的所有属性。

2. 选择引线

在图纸上点击选中刚刚绘制的曲线引线。

3. 修改属性

在特性面板中，找到与引线相关的属性，如“类型”、“箭头样式”、“线条颜色”等。点击这些属性旁边的下拉箭头，可以选择不同的选项来修改引线的外观。

4. 应用样条曲线类型

特别地，要在特性面板中将引线类型更改为“有箭头样条曲线”。这样，即使最初不是以样条曲线形式绘制的引线，也能被转换成曲线形态。

5. 实时调整

使用特性面板中的“夹点编辑”功能，可以直接在图纸上拖动引线的端点或中间点，以实时调整其形状和位置。

五、绘制带有文字的曲线引线

在许多情况下，曲线引线上需要附带文字说明，以进一步阐明其指向的对象或标注的内容。

1. 绘制基础引线

首先，按照前面的步骤绘制一条基础的曲线引线。

2. 添加文字

在命令行中输入“T”并按空格键，以启动文字输入命令。然后，在图纸上指定文字的起点和对齐方式。接着，输入所需的文字内容。

3. 将文字与引线关联

如果希望文字始终跟随引线的移动而移动，可以使用CAD的“注释性对象”功能。在绘制引线时，选择“注释（A）”选项，并按照提示输入文字。这样，文字就会作为引线的一部分被固定下来。

4. 调整文字样式

使用特性面板或文字样式管理器来调整文字的大小、字体和颜色等属性，以确保其与图纸的整体风格相协调。

六、高级技巧：创建自定义曲线引线样式

为了满足特定项目的需求，有时需要创建自定义的曲线引线样式。

1. 打开样式管理器

在CAD界面中，找到并点击“样式”菜单下的“引线样式”选项，以打开引线样式管理器。

2. 新建样式

在引线样式管理器中，点击“新建”按钮，并输入新样式的名称。然后，根据项目的具体要求，设置引线的箭头样式、线条类型、颜色和文字样式等属性。

3. 应用自定义样式

在绘制曲线引线时，从样式管理器中选择刚刚创建的自定义样式。这样，绘制出的引线就会按照预设的样式进行显示。

4. 保存和复用

将自定义样式保存为模板文件或样式库文件，以便在未来的项目中快速复用。

七、常见问题与解决方案

1. 引线无法弯曲

如果绘制的引线无法弯曲成所需的形状，请检查是否已勾选“样条曲线”选项。同时，确保在绘制过程中依次点击了足够的点来定义曲线的形状。

2. 文字与引线不对齐

当文字与引线不对齐时，可以使用特性面板中的“对齐”选项来调整文字的方向和位置。此外，还可以检查文字样式管理器中的相关设置，确保文字与引线的对齐方式一致。

3. 引线箭头不显示

如果引线箭头未显示，请检查箭头样式管理器中的设置。确保已选择正确的箭头类型，并调整其大小以使其在图纸上清晰可见。

八、结语

通过本文的介绍，相信您已经掌握了CAD曲线引线的画法及其相关技巧。无论是绘制基础的曲线引线，还是创建带有文字的复杂标注，都能轻松应对。希望这些技能能够帮助您在设计工作中更加高效、准确地表达设计意图。同时，也鼓励您不断探索和实践，以发掘CAD软件中的更多功能和可能性。
