电动机基本控制电路图有哪些（一）？

电动机基本控制电路图汇总

电动机作为现代工业和生产领域中不可或缺的设备，其控制电路的设计与应用显得尤为重要。了解并掌握电动机的基本控制电路图，不仅能够提高电工的工作效率，还能确保电动机的安全、稳定运行。本文将为您汇总一系列常见的电动机基本控制电路图，并结合实例进行解析，帮助您更好地理解和应用这些电路。

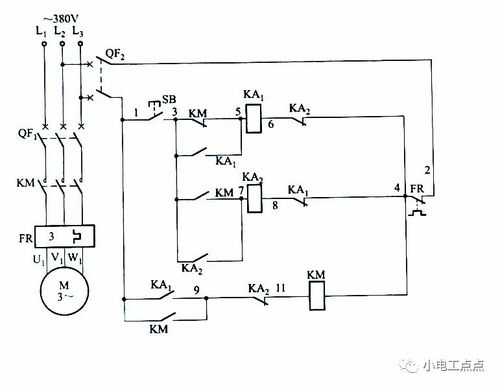

一、电动机起/停控制电路

电动机起/停控制电路是电动机最基本的电气控制电路。该电路由按钮开关、接触器等功能部件组成，实现对电动机起动和停止的电气控制。当按下起动按钮时，接触器线圈通电吸合，主触头闭合接通电动机电源，电动机开始运行。当按下停止按钮时，控制电路断电，接触器主触头释放，电动机断开电源停止运行。这种电路结构简单，易于实现，是电动机控制的基础。

二、电动机串电阻减压起动控制电路

在某些情况下，电动机在起动时需要较大的起动转矩，但起动电流又受到限制。这时，可以采用电动机串电阻减压起动控制电路。该电路在电动机定子电路中串入电阻器，起动时利用串入的电阻器起到降压、限流的作用。当电动机起动完毕后，再通过电路将串联的电阻短接，使电动机进入全压正常运行状态。这种电路能够有效地降低起动电流，保护电动机和供电系统。

三、电动机Y-△减压起动控制电路

对于三相交流电动机来说，Y-△减压起动控制电路是一种常用的起动方式。在起动时，电路控制三相交流电动机定子绕组连接成Y形，进入减压起动状态。待转速达到一定值后，再由电路控制三相交流电动机定子绕组连接成△形，进入全压正常运行状态。这种起动方式能够减小起动电流对电网的冲击，同时保证电动机有足够的起动转矩。

四、电动机反接制动控制电路

电动机反接制动控制电路是一种通过改变电动机供电相序来实现制动的控制电路。当需要停机时，电路会改变电动机定子绕组的电源相序，使之有反转趋势从而产生较大的制动力矩，使电动机的转速降低。最后通过速度继电器自动切断制动电源，确保电动机不会反转。这种制动方式具有制动迅速、制动效果好的特点，适用于需要快速停机的场合。

五、电动机正/反转控制电路

电动机正/反转控制电路是实现对电动机转动方向进行控制的电路。通过改变单相交流电动机辅助线圈和主线圈的连接方式，可以改变电动机的转动方向。在实际应用中，这种电路通常与行程开关、限位开关等配合使用，实现电动机的自动往返运行。例如，在自动化生产线上，电动机需要频繁地改变运行方向以完成不同的工作任务，这时就可以采用电动机正/反转控制电路来实现。

六、电动机调速控制电路

电动机调速控制电路是利用时间继电器、变频器等设备来控制电动机的转速的电路。通过低速运转按钮和高速运转按钮的切换，可以实现对电动机低速和高速运转的控制。在实际应用中，这种电路常用于需要精确控制电动机转速的场合，如风机、水泵等设备的调速运行。

七、电动机间歇起/停控制电路

电动机间歇起/停控制电路是指电动机运行一段时间自动停止，然后自动起动，反复控制实现电动机间歇运行的电路。这种电路通常通过时间继电器来控制电动机的起动时间和停机时间。在实际应用中，这种电路常用于需要周期性运行的设备，如搅拌器、输送带等。通过预先设定时间继电器的延迟时间，可以精确地控制电动机的间歇运行周期。

八、电动机定时起/停控制电路

电动机定时起/停控制电路是通过时间继电器实现的电路。当按下电路中的起动按钮后，电动机会根据设定时间自动起动运转；运转一段时间后会自动停机。这种电路常用于需要按照一定时间规律运行的设备，如定时开关机设备、定时加热设备等。通过预先对时间继电器进行延迟设定，可以精确地控制电动机的起动时间和停机时间。

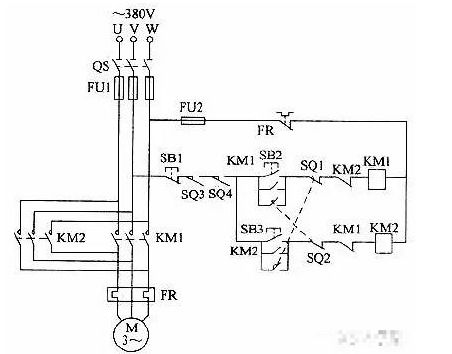

实例解析：自动往返控制电路

以下是一个自动往返控制电路的具体实例。该电路采用了行程开关和接触器等元件，实现了电动机的自动往返运行。

电路组成：该电路主要由电源开关QS、接触器KM1和KM2、行程开关SQ1和SQ2、按钮SB1（停止按钮）和SB2（起动按钮）等组成。

工作原理：

1. 当合上电源开关QS时，电路接通三相电源。

2. 按下起动按钮SB2时，接触器KM1线圈通电吸合并自锁，KM1主触头闭合接通电动机电源，电动机正向运行。

3. 电动机拖动的机械部件向左运动（设左为正向），当运动到预定位置时，档块碰撞行程开关SQ2。SQ2的常闭触头断开接触器KM1的线圈回路，KM1断电释放，电动机断电停止运行。与此同时，SQ1的常闭触头闭合，使接触器KM2线圈通电吸合并自锁，其主触头使电动机电源相序改变而反转运行。

4. 电动机拖动机械部件向右运动（设右为反向）。在运动部件向右运动过程中，档块使SQ2复位为下次KM1动作做好准备。当机械部件向右运动到预定位置时，档块碰撞行程开关SQ1。SQ1的常闭触头断开接触器KM2线圈回路，KM2线圈断电释放，电动机断电停止向右运动。与此同时，SQ2的常开触头闭合使KM1线圈通电并自锁，KM1主触头闭合接通电动机电源，电动机正向运转，并重复以上的过程。

通过以上的工作原理可以看出，该电路通过行程开关SQ1和SQ2的交替动作以及接触器的互锁和自锁功能实现了电动机的自动往返运行。

结语

电动机基本控制电路图的学习和应用对于电工来说至关重要。本文汇总了一系列常见的电动机基本控制电路图并结合实例进行了解析。希望能够帮助读者更好地理解和应用这些电路，提高电工工作效率和电动机运行的可靠性。同时，也提醒读者在实际应用中要注意电路的安全性和稳定性，确保电动机的安全运行。
