如何在SolidWorks中轻松标注出完美的工程图？

SolidWorks如何标注工程图

SolidWorks作为一款广泛使用的三维计算机辅助设计软件，其在机械设计、产品开发等领域发挥着重要作用。其中，工程图的标注是设计过程中不可或缺的一环。准确、清晰的标注不仅有助于设计师之间的沟通，还能为生产部门提供准确的制造依据。本文将详细介绍SolidWorks中如何标注工程图，以便读者能够全面了解和掌握这一技能。

一、工程图标注的基础知识

在SolidWorks中，工程图的标注包括尺寸标注、公差标注、孔标注、注释文本标注、基准标注、形位公差标注、粗糙度标注以及中心线和中心符号线等。这些标注类型各有特点，适用于不同的标注需求。

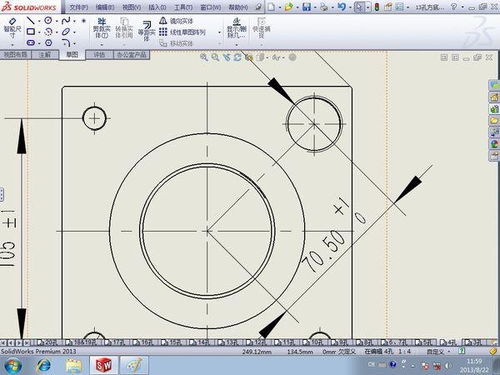

1. 尺寸标注：标注工程图中各部分的尺寸，包括长度、宽度、高度、直径等。在SolidWorks中，尺寸标注可以是自动生成的，也可以手动添加和修改。

2. 公差标注：表示尺寸的允许偏差范围。在SolidWorks中，公差标注可以通过在尺寸对话框中设置公差精度和类型来实现。

3. 孔标注：专门用于标注孔的尺寸和类型，如贯通孔、沉孔等。

4. 注释文本标注：用于添加额外的文字说明，如技术要求、注意事项等。注释文本标注可以是带引线的，也可以是不带引线的。

5. 基准标注：标注工程图中的基准面或基准轴，为后续的加工和装配提供定位基准。

6. 形位公差标注：表示形状和位置允许的偏差范围，如平行度、垂直度、同轴度等。

7. 粗糙度标注：用于表示工程图表面的光洁程度，通常用符号和数值表示。

8. 中心线和中心符号线：用于表示圆或圆柱的中心位置，帮助理解和制造工程图。

二、SolidWorks工程图自动标注的方法

SolidWorks提供了多种自动标注工程图的方法，可以大大提高标注效率。以下是三种常见的自动标注方法：

方法一：通过设计注解自动生成标注

1. 打开模型：首先，在SolidWorks中打开已经设计好的三维模型。

2. 进入工程图：从零件或装配体中进入工程图模块。

3. 选择模板：在工程图模块中，选择一个合适的图纸模板。

4. 勾选输入注解和设计注解：在右边的任务窗格中，找到“输入注解”和“设计注解”选项，并勾选它们。

5. 拖拽视图：将需要的视图拖拽到图纸中，此时尺寸会自动生成，并显示在图纸上。

这种方法生成的尺寸是基于设计特征的，因此可以确保标注的准确性。如果需要修改标注，可以在生成的标注上单击右键，选择“编辑尺寸”进行修改。

方法二：通过模型项目自动生成标注

1. 放置视图：在图纸中放置好需要的视图。

2. 选择模型项目：在SolidWorks的顶部菜单栏中，找到并点击“注解”选项，然后选择“模型项目”。

3. 设置参数：在模型项目对话框中，设置需要标注的参数，如尺寸、公差等。可以选择标注整个模型或仅标注所选特征。

4. 生成标注：点击对话框中的“确定”按钮，此时标注会自动生成并显示在图纸上。

通过这种方法生成的标注可以根据需要进行排列和对齐，以确保图纸的整洁和可读性。

方法三：通过自动尺寸方案生成标注

1. 设置自动尺寸方案：在零件模块中，找到并点击“评估”选项卡下的“测量”选项，然后选择“自动尺寸方案”。在自动尺寸方案对话框中，设置需要标注的尺寸类型和精度等参数。

2. 生成尺寸：点击对话框中的“确定”按钮，此时会自动生成所有的尺寸标注，并显示在零件模型中。

3. 导入工程图：将生成了自动尺寸方案的零件模型导入工程图模块。

4. 勾选DimXpert：在右边的任务窗格中，勾选“DimXpert”选项。然后将视图拖拽到图纸中，此时尺寸标注会自动生成并显示在图纸上。

这种方法适用于需要标注大量尺寸的复杂零件或装配体，可以大大提高标注效率。

三、SolidWorks工程图手动标注的方法

除了自动标注外，SolidWorks还提供了手动标注的方法，以满足设计师对标注的个性化需求。以下是手动标注的主要步骤：

1. 打开工程图：在SolidWorks中打开需要标注的工程图。

2. 选择标注工具：在顶部菜单栏中，找到并点击“注解”选项卡。然后根据需要选择“智能尺寸”、“孔标注”、“注释”等标注工具。

3. 放置标注：在图纸中选择需要标注的部分，然后放置标注。对于尺寸标注，可以单击要标注的线段、距离或直径等；对于孔标注，可以直接选择孔的类型和尺寸；对于注释文本标注，可以输入所需的文字说明。

4. 修改标注：如果需要修改标注，可以双击标注或在标注上单击右键选择“编辑”进行修改。可以修改标注的数值、单位、公差、字体等参数。

5. 排列和对齐标注：如果标注较多且杂乱无章，可以使用对齐工具将标注排列整齐。选择需要排列的标注，然后单击右键选择“对齐”或“排列”选项进行整理。

四、注意事项

1. 标注的准确性和清晰度：标注应准确反映工程图的尺寸和形状特征，避免歧义和误解。同时，标注应清晰易读，以便相关人员能够迅速理解。

2. 标注的规范性：标注应符合国家或行业的相关标准和规范，以确保图纸的通用性和可读性。

3. 标注的完整性：标注应涵盖工程图中的所有关键尺寸和特征，确保图纸的完整性和准确性。

4. 标注的一致性：在同一工程图中，标注的样式、字体、单位等应保持一致，以提高图纸的整洁度和可读性。

五、总结

SolidWorks提供了多种标注工程图的方法，包括自动标注和手动标注。通过灵活运用这些方法，设计师可以高效地创建准确、清晰的工程图。同时，标注过程中应注意准确性、清晰度、规范性和完整性等方面的要求，以确保图纸的质量和可读性。

通过以上内容的介绍，相信读者已经对SolidWorks如何标注工程图有了全面的了解。希望本文能够帮助读者更好地掌握这一技能，并在实际工作中发挥更大的作用。
