双开关的接线方法指南

2025-05-16 09:16:08

双开关接线方法全解析

双开关的接线方法指南 1

在家庭或办公场所的电气布线中,双开关(即双控开关)的使用极为普遍,特别是在楼梯、走廊等需要两地控制同一灯具的场所。正确接线双开关不仅能确保电路的安全运行,还能提升使用的便捷性。本文将从多个维度详细解析双开关的接线方法,帮助读者轻松掌握这一技能。

双开关的接线方法指南 2

一、双开关的基本概念与原理

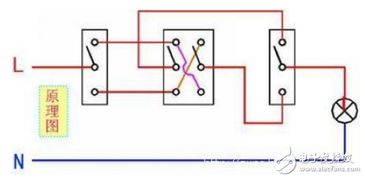

双开关,又称双控开关,是指一个照明电路上有两个开关可以控制同一个灯。它的工作原理基于单刀双掷开关的串联使用。每个单刀双掷开关都有三个接线端:两个触点端(通常标记为L1和L2)和一个公共端(通常标记为COM)。通过不同组合的连接方式,两个开关可以独立控制同一个灯泡的开关状态。

双开关的接线方法指南 3

二、双联双控开关的接线方法

1. 传统接线法

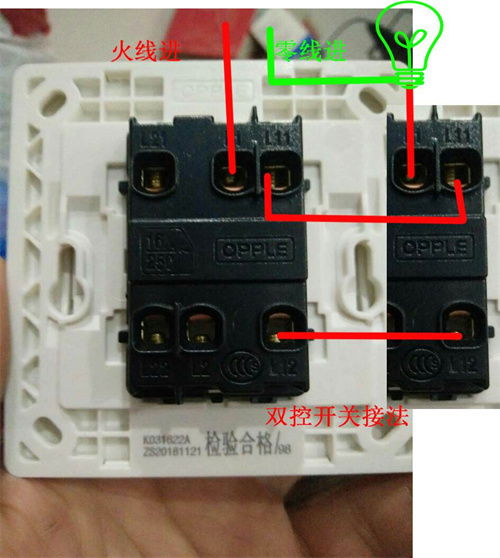

传统接线法是物理教科书上推荐的方法,也是工程图纸中常见的标准接线方式。这种方法需要确保两个双联双控开关之间的线路连接正确,同时保证火线、零线和灯线的接入无误。

双开关的接线方法指南 4

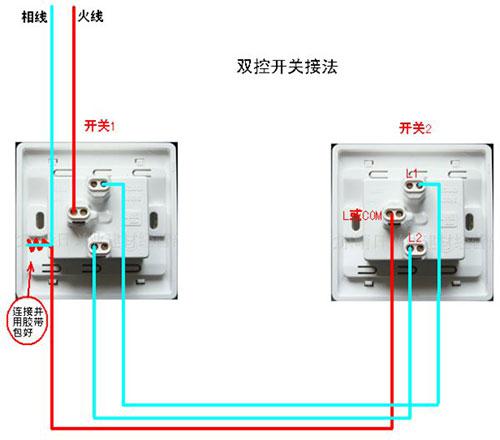

步骤一:将火线接入第一个开关的公共端(COM)。

步骤二:从第一个开关的L1端引出一条线,连接到第二个开关的L1端。

步骤三:从第一个开关的L2端引出一条线,连接到第二个开关的L2端。

步骤四:将灯的一端接入第二个开关的公共端(COM),另一端接入零线。

这种接线方法的特点是线路清晰、安全可靠,适用于大多数家庭和商业场所的电气布线。

2. 另类接线法(双联开关电路的另类接线法)

另类接线法是一种较为特殊的接线方式,它允许在双联专用线中引出分支线,从而简化了布线过程。但需要注意的是,这种方法在理论上存在一定的安全隐患,因此在实际应用中应谨慎使用。

步骤一:将双联线中的K1直接与两个双联双控开关的中间接线端相连。

步骤二:将双联线中的K2连接两个开关的上接线端(或下接线端),并在中间通过一条分支线与灯的一端相接。

步骤三:确保灯的另一端与零线相连。

步骤四:两个开关都必须接入火线,且火线应接于上接线端(或下接线端),而非中间的接线端。

这种接线方法的特点是布线简洁、节省材料,但安全性稍逊于传统接线法。因此,在选择这种方法时,应确保使用高质量的开关和线材,以降低安全隐患。

3. 另类省线法

另类省线法是一种旨在减少布线工作量和线材成本的接线方法。尽管它在理论上存在一定的安全隐患,但在家庭布线中却经常被采用。

步骤一:将两个双联双控开关的中间接线柱各自拉一条线,与需要控制的灯具相连。

步骤二:开关的另外两个接线端,一个用于接入火线,另一个则接零线。

这种方法的特点是布线简单、节省材料,但安全性较低。因此,在使用时应特别注意开关的质量选择和接线过程的规范性,以防止短路等安全隐患的发生。

三、单联双控开关的接线方法

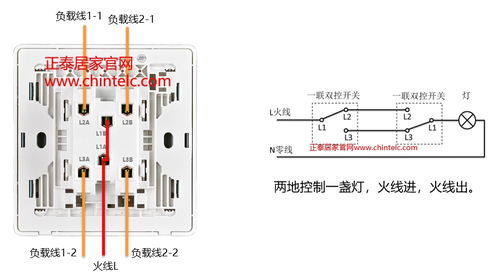

单联双控开关是指一个面板上只有一个按钮的双控开关。它的接线方法相对简单,但仍需遵循一定的规则。

步骤一:将火线接入第一个开关的公共端(COM)。

步骤二:从第一个开关的L1端引出一条线,连接到第二个开关的L1端。

步骤三:从第一个开关的L2端引出一条线,连接到第二个开关的L2端。

步骤四:将灯的一端接入第二个开关的公共端(COM),另一端接入零线。

需要注意的是,单联双控开关的接线方法与双联双控开关类似,但接线端数量和连接方式有所不同。因此,在实际操作中应根据具体开关型号和接线图进行接线。

四、接线过程中的注意事项

1. 安全第一:在接线过程中,务必确保电源已关闭,并使用绝缘工具进行操作以防止触电。

2. 开关质量:选择质量上乘的开关至关重要,因为质量不佳的开关可能导致切换接线端时分离不彻底,从而引发内部短路甚至影响整个线路。

3. 接线规范:遵循接线图进行接线,确保每个接线端都连接正确且牢固。避免使用裸露的导线或损坏的绝缘层。

4. 检查与测试:接线完成后,应仔细检查每个接线端是否连接正确,并使用试电笔等工具进行测试以确保电路的安全性和可靠性。

5. 位置选择:双控开关的安装位置应便于操作且符合安全规范。例如,楼梯或走廊两端的开关应安装在离地面约1.4米、离门口约0.2米的地方。

五、常见问题与解决方案

1. 灯泡不亮:检查开关是否处于正确位置、灯泡是否损坏以及线路是否连接正确。

2. 开关失灵:检查开关内部是否有杂物或损坏,以及接线端是否松动或脱落。

3. 电路短路:检查线路是否有裸露部分相互接触或损坏的绝缘层导致短路。此时应立即关闭电源并寻求专业维修人员的帮助。

六、结论

双开关的接线方法多种多样,每种方法都有其特点和适用范围。在选择接线方法时,应根据具体需求和实际情况进行权衡。同时,在接线过程中务必遵循安全规范和接线图进行操作以确保电路的安全性和可靠性。通过正确接线双开关,我们可以实现两地控制同一灯具的便捷功能,提升生活和工作的舒适度。
