Arduino智能控制：步进电机的灵动之旅

用Arduino驱动步进电机：一步步带你玩转自动化世界

在DIY和电子制作的世界里，步进电机以其精准的控制和简单的驱动方式，成为了许多项目的理想选择。而Arduino，这个开源的微控制器平台，凭借其易用性和丰富的资源，成为了驱动步进电机的绝佳伙伴。今天，我们就来详细聊聊如何用Arduino驱动步进电机，让你轻松踏入自动化的世界。

一、初识步进电机

步进电机，顾名思义，就是可以按步数精确控制的电机。它不像普通直流电机那样连续旋转，而是每一步只转动一个固定的角度。这种特性使得步进电机非常适合需要精确位置控制的场合，比如打印机、机器人关节、精密测量仪器等。

步进电机通常有两种类型：二相和四相。四相步进电机是最常见的，它们有四组线圈，通过依次通电和断电，可以实现电机的步进运动。

二、准备材料

在开始动手之前，我们需要准备以下材料：

Arduino开发板（如Arduino Uno）

步进电机（以四相步进电机为例）

步进电机驱动器（如ULN2003、A4988等）

电源（为步进电机和驱动器供电）

连接线（如杜邦线）

面包板（用于连接电路）

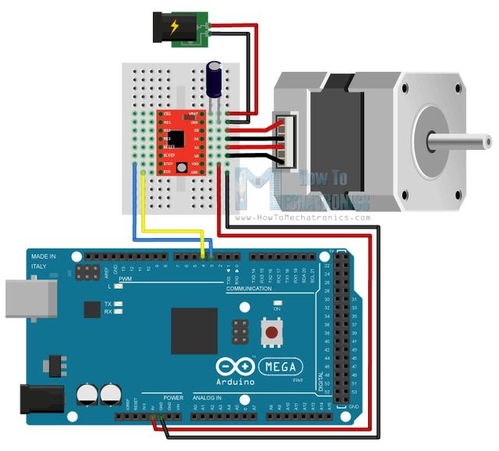

三、连接电路

1. 连接步进电机和驱动器

四相步进电机通常有四个引脚（A、B、C、D），它们分别对应驱动器上的四个输入端。将电机的这四个引脚依次连接到驱动器的IN1、IN2、IN3、IN4上。注意，连接时要确保引脚顺序正确，否则电机可能无法正常工作。

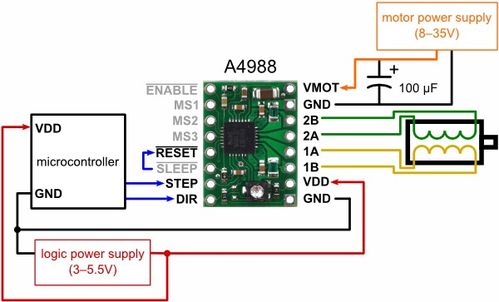

2. 连接驱动器和Arduino

驱动器通常有四个控制引脚（通常是DIR、PULSE、ENA、GND），以及电源引脚（VCC、GND）。将DIR（方向控制）和PULSE（脉冲信号）连接到Arduino的数字引脚（如D2和D3），ENA（使能引脚）连接到Arduino的数字引脚（如D4），并通过一个电阻（如220Ω）连接到VCC（电源正极）。GND引脚连接到Arduino的GND。

3. 连接电源

步进电机和驱动器需要外部电源供电。将电源的正极连接到驱动器的VCC引脚，负极连接到GND引脚。同时，确保Arduino也连接到相同的电源负极（共地），以保证电路的正常工作。

四、编写代码

接下来，我们需要编写Arduino代码来控制步进电机的运动。这里以Arduino Uno和A4988驱动器为例，展示一个简单的代码示例。

```cpp

// 定义引脚

const int dirPin = 2; // 方向控制引脚

const int stepPin = 3; // 脉冲信号引脚

const int enPin = 4; // 使能引脚

// 设置步数（每转一圈的步数）

const int stepsPerRevolution = 2048; // 对于28BYJ-48步进电机，通常为2048步/圈

// 设置步进速度（每秒的步数）

const int speed = 20; // 可以根据需要调整速度

void setup() {

// 设置引脚模式

pinMode(dirPin, OUTPUT);

pinMode(stepPin, OUTPUT);

pinMode(enPin, OUTPUT);

// 使能驱动器

digitalWrite(enPin, HIGH);

void loop() {

// 顺时针旋转一圈

clockwise(stepsPerRevolution);

delay(1000); // 等待一秒

// 逆时针旋转一圈

counterclockwise(stepsPerRevolution);

delay(1000); // 等待一秒

// 顺时针旋转指定步数

void clockwise(int steps) {

for(int i = 0; i < steps; i) {

digitalWrite(dirPin, HIGH); // 设置方向为顺时针

digitalWrite(stepPin, HIGH); // 发送一个脉冲信号

delayMicroseconds(speed * 1000 / stepsPerRevolution); // 计算每步的延迟时间

digitalWrite(stepPin, LOW); // 脉冲信号结束

// 逆时针旋转指定步数

void counterclockwise(int steps) {

for(int i = 0; i < steps; i) {

digitalWrite(dirPin, LOW); // 设置方向为逆时针

digitalWrite(stepPin, HIGH); // 发送一个脉冲信号

delayMicroseconds(speed * 1000 / stepsPerRevolution); // 计算每步的延迟时间

digitalWrite(stepPin, LOW); // 脉冲信号结束

```

五、代码解释

1. 引脚定义

在代码的开始部分，我们定义了方向控制引脚（dirPin）、脉冲信号引脚（stepPin）和使能引脚（enPin）。这些引脚分别连接到驱动器的DIR、PULSE和ENA引脚。

2. 设置步数和速度

我们定义了每转一圈的步数（stepsPerRevolution）和步进速度（speed）。对于28BYJ-48步进电机，每转一圈通常需要2048步。速度可以根据需要调整，单位是每秒的步数。

3. 初始化

在`setup()`函数中，我们设置了引脚模式，并使能了驱动器（将enPin设置为高电平）。

4. 主循环

在`loop()`函数中，我们实现了步进电机的顺时针和逆时针旋转。首先，我们调用`clockwise()`函数让电机顺时针旋转一圈，然后等待一秒。接着，调用`counterclockwise()`函数让电机逆时针旋转一圈，再等待一秒。这样，电机就会不断地顺时针和逆时针旋转。

5. 顺时针和逆时针旋转函数

`clockwise()`和`counterclockwise()`函数分别实现了电机的顺时针和逆时针旋转。通过改变方向控制引脚（dirPin）的电平，我们可以控制电机的旋转方向。然后，我们发送一个脉冲信号（将stepPin设置为高电平），并等待一定的时间（根据速度和步数计算得出）。最后，将脉冲信号结束（将stepPin设置为低电平），完成一步的旋转。

六、调试与优化

在连接好电路并上传代码后，你可能需要对步进电机的运动进行一些调试和优化。以下是一些常见的调试和优化方法：

调整速度：通过改变代码中的速度变量（speed），你可以调整步进电机的旋转速度。

检查引脚连接：确保所有的引脚连接都正确无误，特别是步进电机和驱动器之间的连接。

调整电源：步进电机和驱动器需要稳定的电源供电。如果电源不稳定，可能会导致电机运动不平稳或无法正常工作。

使用外部电源：如果Arduino的供电不足，你可以考虑使用外部电源为步进电机和驱动器供电。

七、总结

通过本文的介绍，你已经学会了如何用Arduino驱动步进电机。从准备材料、连接电路到编写代码，每一个步骤都详细讲解，让你轻松上手。现在，你可以利用步进电机和Arduino来制作各种有趣的项目了，比如自动门、3D打印机、机器人等。希望这篇文章能对你有所帮助，让你在DIY和电子制作的道路上越走越远！
