零基础指南：图片转CAD绘制户型图

对于想要零基础学习如何将图片转换为CAD格式来绘制户型图的朋友来说，这个过程可能会显得有些复杂，但只要按照步骤逐一操作，就能轻松掌握。下面，我们就来详细讲解一下如何从零开始，利用图片转换CAD技术，绘制出精准的户型图。

一、准备工具与软件

首先，确保你的电脑上安装了AutoCAD或者兼容的CAD软件。AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于建筑设计、机械设计等领域。如果还没有安装，可以从官方渠道下载并安装最新版本的AutoCAD或其他兼容的CAD软件。

此外，你还需要准备一张清晰的户型图图片。这张图片可以是来自网络、相机拍摄或扫描仪扫描的，但要求图像清晰、线条分明，以便于后续的转换和绘制工作。

二、图片转CAD的基本步骤

1. 打开CAD软件并导入图片

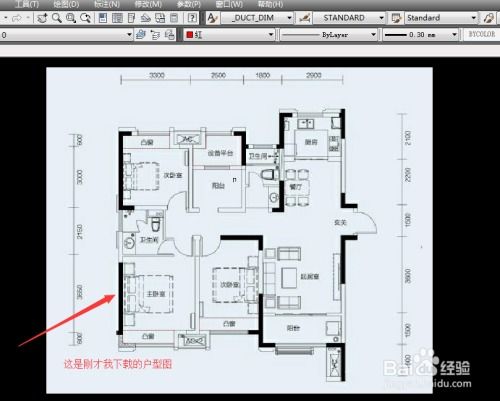

打开AutoCAD软件后，点击菜单栏中的“插入”选项，然后选择“光栅图像参照”。在弹出的对话框中，通过路径找到你准备好的户型图图片，点击“打开”。接着，在对话框内选择“完整路径”，并点击“确定”。此时，你需要点击鼠标左键确定一个基点，并输入比例因子大小（一般0.7-1都可以），然后按回车键。这样，户型图图片就被成功导入到CAD软件中了。

2. 使用TRACE工具或绘图工具进行转换

在AutoCAD中，你可以使用“TRACE”工具对图片进行追踪，生成CAD图形。具体操作是：在命令行输入“TRACE”，然后按回车键。接着，使用鼠标沿着户型图的线条进行追踪，系统会自动生成相应的CAD线条。这个过程需要一定的耐心和细心，以确保生成的CAD图形与户型图图片保持一致。

另外，你也可以使用WPS Office等软件的绘图工具对图片进行标注和修改，然后导出为CAD兼容格式。不过这种方法相对繁琐一些，且精度可能不如直接在CAD软件中进行转换。

3. 保存为CAD格式

完成转换后，别忘了保存你的工作。在AutoCAD中，你可以点击菜单栏中的“文件”选项，然后选择“保存”或“另存为”。在弹出的对话框中，选择保存类型为“DWG”或“DXF”（这两种都是CAD文件的常见格式），并给文件命名一个合适的名称。最后，点击“保存”按钮即可。

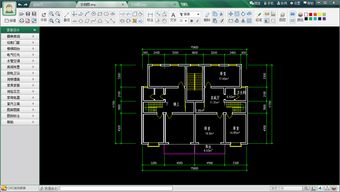

三、利用CAD软件绘制户型图

虽然通过上述步骤我们已经将图片成功转换为CAD格式，但此时的户型图可能还需要进一步的绘制和调整。下面，我们就来讲解一下如何利用CAD软件绘制户型图。

1. 设置绘图环境

在开始绘制之前，先设置一下绘图环境。比如，你可以设置图层、颜色、线型等参数，以便于后续的管理和修改。此外，还可以调整图纸比例、标注样式等设置，以确保绘制的户型图符合实际需求。

2. 绘制墙体

接下来，我们开始绘制墙体。在AutoCAD中，你可以使用“多段线”（MLINE）命令来绘制墙体。具体操作是：在命令行输入“ML”，然后按回车键。接着，根据户型图图片中的墙体位置和方向，使用鼠标绘制出相应的墙体线条。在绘制过程中，你可以通过调整线宽、颜色等参数来区分不同的墙体类型（如承重墙、非承重墙等）。

3. 添加门窗

完成墙体的绘制后，接下来是添加门窗。在AutoCAD中，你可以使用“矩形”（RECTANGLE）命令或“直线”（LINE）命令来绘制门窗的轮廓。然后，使用“块”（BLOCK）命令或“插入”（INSERT）命令将门窗的符号插入到相应的位置。此外，你还可以使用“文字”（TEXT）命令来添加门窗的编号或说明文字。

4. 进行标注和尺寸调整

为了更清晰地表达户型图的信息，我们还需要进行标注和尺寸调整。在AutoCAD中，你可以使用“线性标注”（DIMLINEAR）命令、“对齐标注”（DIMALIGNED）命令等来对墙体、门窗等进行标注。同时，还可以根据需要调整标注的位置、方向和样式。此外，还可以对户型图进行整体的尺寸调整，以确保其符合实际比例和尺寸要求。

四、进阶技巧与注意事项

1. 利用源泉插件提高绘图效率

源泉插件是一款功能强大的AutoCAD插件，它提供了许多实用的绘图工具和命令，可以帮助我们更快地绘制户型图。比如，它提供了墙体绘制、门窗插入、标注等命令的快捷键和简化操作方式，可以大大提高我们的绘图效率。因此，建议初学者在学习CAD绘图的过程中尝试使用源泉插件等辅助工具。

2. 注意户型图的准确性和可读性

在绘制户型图时，我们需要特别注意其准确性和可读性。准确性是指户型图要真实地反映房屋的实际结构和布局；可读性则是指户型图要清晰易懂，方便用户查看和理解。为了达到这两个目标，我们需要在绘制过程中仔细核对户型图图片中的信息，确保绘制的线条、门窗、标注等都与图片保持一致；同时，还需要合理设置图层、颜色、线型等参数，以提高户型图的可读性。

3. 多练习与积累经验

最后，要想熟练掌握从图片转换CAD到绘制户型图的全过程，还需要多练习和积累经验。通过不断地实践和摸索，我们可以逐渐掌握更多的绘图技巧和方法；同时，也能更好地应对各种复杂情况和挑战。因此，建议初学者在学习过程中保持耐心和毅力，不断挑战自己并寻求进步。

综上所述，从零基础开始学习如何将图片转换为CAD格式来绘制户型图并不是一件难事。只要我们按照步骤逐一操作并注重细节处理，就能轻松掌握这一技能并应用于实际工作中。希望本文能对初学者有所帮助并激发大家的学习兴趣！
