DIY电路板：一步步制作PCB的全过程

自制电路板制作PCB的过程

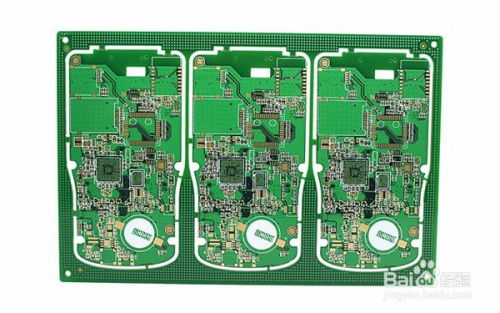

自制电路板，也就是制作PCB（Printed Circuit Board，印刷电路板）的过程，对于电子爱好者来说是一项既有趣又实用的技能。PCB作为电子设备的基础，承载着电子元器件的互连与支撑。通过自制PCB，你可以将设计好的电路转化为实际可操作的电路板，为后续的组装和调试提供基础。本文将详细介绍自制电路板制作PCB的过程，从设计到成品，一步步带你领略这项技术的魅力。

一、前期准备

1. 设计电路图

在动手制作PCB之前，首先需要设计好电路图。这一步可以使用专业的电路设计软件，如Altium Designer、Eagle、KiCad等。设计电路图时，需要考虑元器件的布局、走线的路径以及电源和信号的分配。设计完成后，需要生成PCB布局图和布线图，这是后续制作PCB的基础。

2. 准备材料和工具

制作PCB所需的材料和工具包括：

材料：覆铜板（PCB基板）、菲林（或透明硫酸纸）、感光剂（或感光板）、显影剂、浓盐酸、双氧水、清水、焊锡、助焊剂等。

工具：打印机（激光打印机最佳）、打孔机、裁纸刀、玻璃板、节能灯管（或紫外线灯）、显影槽、腐蚀槽、刷子、镊子、热风枪或电烙铁等。

二、制作步骤

1. 打印电路版图

使用激光打印机将设计好的电路版图打印在菲林或透明硫酸纸上。激光打印机的打印质量较高，可以确保电路线条的精度和清晰度。如果使用的是喷墨打印机，则建议使用薄而质量好的照片纸，但效果可能不如激光打印机。

2. 裁板和前处理

使用裁纸刀将覆铜板裁剪成所需尺寸。然后，对覆铜板进行前处理，包括清洁表面、去除油污和氧化物等，以确保感光剂能够均匀附着在铜板上。

3. 感光制版

将打印好的电路版图与感光板对齐，确保电路线条与感光板上的感光层紧密接触。然后，在上方覆盖一块玻璃板，以压平电路版图和感光板之间的空气隙。接着，使用节能灯管或紫外线灯对感光板进行曝光。曝光时间根据感光剂和光源的强度而定，一般需要几分钟到十几分钟不等。

曝光完成后，将感光板放入显影液中浸泡，显影液会溶解掉未曝光的感光层，从而暴露出铜板上的电路线条。显影时间也需要根据显影剂的浓度和温度进行调整，一般在几分钟内完成。

4. 腐蚀铜板

显影完成后，将铜板放入腐蚀液中浸泡。腐蚀液一般由浓盐酸和双氧水按一定比例混合而成，可以溶解掉未被感光层保护的铜层。腐蚀过程中需要轻轻摇晃腐蚀槽，以确保腐蚀液能够均匀接触到铜板表面。腐蚀时间根据铜板的厚度和腐蚀液的浓度而定，一般需要十几分钟到几十分钟不等。

腐蚀完成后，使用清水冲洗铜板表面，去除残留的腐蚀液和感光层。然后，使用刷子轻轻刷去表面的铜粉和杂质，使电路线条更加清晰。

5. 打孔和焊接

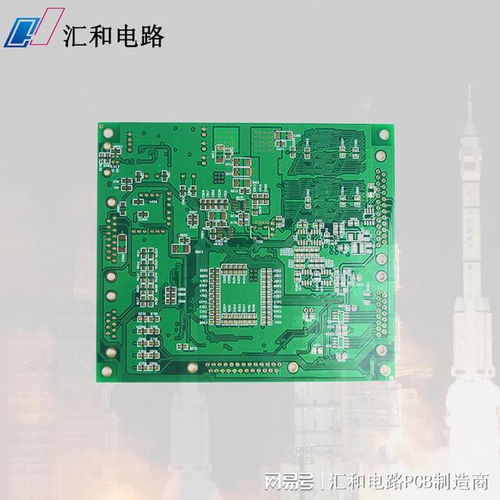

根据电路图上的元器件布局和走线要求，使用打孔机在铜板上打出相应的过孔。打孔时需要注意孔的位置和大小，以确保元器件能够正确安装和焊接。

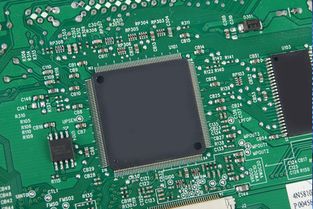

打孔完成后，使用热风枪或电烙铁将元器件焊接到铜板上。焊接前需要先将元器件的引脚插入过孔中，并涂上适量的助焊剂。然后，使用热风枪或电烙铁加热引脚和铜板接触的部分，使焊锡熔化并填充到引脚和铜板之间的间隙中。焊接完成后，需要检查每个焊点的质量和可靠性。

6. 清洗和调试

焊接完成后，使用酒精或清洗剂清洗铜板表面，去除残留的焊锡和助焊剂。然后，使用万用表或示波器等测试仪器对电路板进行测试和调试，确保电路的功能和性能符合设计要求。

三、注意事项

1. 安全第一：在制作PCB的过程中，涉及到化学药品和高温操作，需要严格遵守安全操作规程。佩戴防护眼镜、手套和口罩等个人防护用品，确保操作过程中的安全。

2. 环境控制：制作PCB时需要在干燥、通风良好的环境下进行，避免潮湿和灰尘对电路板的影响。

3. 精度控制：在打印电路版图、曝光、显影和腐蚀等步骤中，需要严格控制各项参数和操作过程，以确保电路线条的精度和清晰度。

4. 质量检查：在每个步骤完成后，都需要对电路板进行检查和测试，确保质量符合设计要求。如果发现质量问题，需要及时进行处理和修复。

四、总结

自制电路板制作PCB的过程虽然复杂，但通过学习和实践，可以逐步掌握这项技能。制作PCB不仅可以满足自己的兴趣和需求，还可以为电子产品的开发和制作提供基础支持。通过不断学习和实践，你可以不断提高自己的制作水平和技能水平，为未来的电子设计和制作打下坚实的基础。

在自制PCB的过程中，不仅可以体验到从无到有的成就感，还可以深入了解电子产品的制造流程和原理。这对于电子爱好者来说，无疑是一种宝贵的经验和财富。希望本文能够为你提供有用的信息和指导，帮助你更好地掌握自制电路板制作PCB的技能。
