打造36键电子琴:基于51单片机的Protues仿真实战

2025-06-04 08:30:01

基于51单片机的电子琴设计与Proteus仿真是一项融合了硬件与软件技术的综合性项目。该设计以51单片机为核心控制器,结合晶振电路、时钟电路、功能按键、36键琴键键盘、扬声器以及可能的数码管显示等模块,共同构成了一个功能完备的电子琴系统。以下将从设计原理、硬件构成、软件实现及Proteus仿真等方面进行详细介绍。

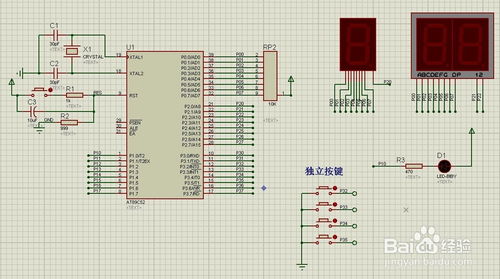

打造36键电子琴:基于51单片机的Protues仿真实战 1

一、设计原理

51单片机是一种经典的微控制器,具有强大的控制功能和灵活的编程特性。在电子琴的设计中,51单片机负责接收琴键输入的信号,根据预设的音符频率表产生相应的控制信号,驱动扬声器发出声音。这一过程涉及到音频信号的产生、定时器的使用以及中断处理等关键技术。

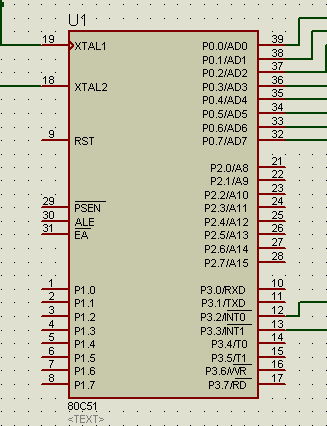

打造36键电子琴:基于51单片机的Protues仿真实战 2

音频信号的产生基于音频频率与周期的关系。某一音频的频率对应于其周期的倒数,通过计算出某一音频的周期,再将其除以2得到半周期时间。利用51单片机的定时器计时半周期时间,并在计时结束后反转输出电平,重复这一过程即可在输出引脚上得到该频率的脉冲信号,进而驱动扬声器发声。

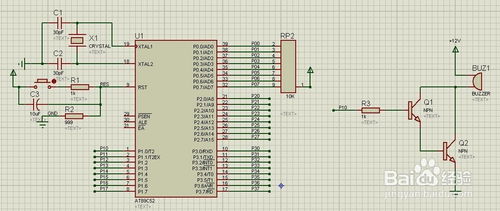

打造36键电子琴:基于51单片机的Protues仿真实战 3

二、硬件构成

1. 51单片机

作为系统的核心控制器,51单片机负责整个电子琴的控制逻辑。它接收琴键输入,解析输入信号,根据预设的音符频率表产生控制信号,并通过输出引脚驱动扬声器发声。

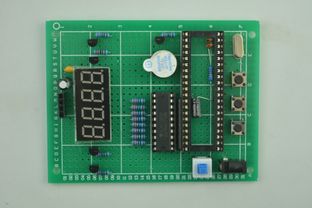

打造36键电子琴:基于51单片机的Protues仿真实战 4

2. 晶振电路与时钟电路

晶振电路为51单片机提供稳定的时钟信号,确保单片机能够按照预定的频率执行指令。时钟电路则负责将晶振产生的信号进行整形和放大,以满足单片机的时钟需求。

3. 36键琴键键盘

36键琴键键盘是电子琴的输入设备,用户通过按下不同的琴键来输入音符信号。这些信号经过处理后,由51单片机解析为相应的音符频率。

4. 扬声器

扬声器是电子琴的输出设备,负责将51单片机产生的音频信号转换为声音。通过调整扬声器的驱动信号,可以改变发出的声音频率和音量。

5. 功能按键与数码管显示(可选)

功能按键用于实现电子琴的附加功能,如切换播放曲目、调整音量等。数码管显示则用于实时显示当前播放的乐谱序号或状态信息,增强用户体验。

三、软件实现

软件部分是电子琴设计的核心,它决定了电子琴的功能和性能。以下是一个基于51单片机的电子琴软件实现的基本框架:

1. 初始化

在程序开始时,需要对单片机进行初始化设置,包括配置定时器、设置中断优先级、初始化变量等。这些设置为后续的程序运行提供了基础。

2. 按键扫描与处理

程序采用循环扫描的方式检测琴键和功能按键的输入。当有琴键被按下时,程序会读取相应的输入信号,并根据预设的音符频率表解析为对应的音符频率。同时,程序还会处理功能按键的输入,以实现切换曲目、调整音量等功能。

3. 音频信号产生与输出

根据解析得到的音符频率,程序会配置定时器的计数值以产生相应频率的脉冲信号。这些信号通过单片机的输出引脚传输到扬声器上,驱动扬声器发声。为了实现连续的音符输出,程序会采用中断处理的方式,在定时器溢出时更新计数值并反转输出电平。

4. 数码管显示(可选)

如果设计中包含了数码管显示模块,程序还需要实现数码管的驱动和显示控制。这包括将需要显示的信息转换为相应的数码管编码,并通过输出引脚传输到数码管上。

四、Proteus仿真

Proteus是一款强大的电路仿真软件,它支持多种微控制器和外围设备的仿真,为电子琴的设计提供了便捷的验证平台。

1. 电路搭建

在Proteus中,首先需要根据硬件设计搭建相应的电路图。这包括添加51单片机、晶振电路、时钟电路、琴键键盘、扬声器以及可能的数码管显示等模块。在搭建电路时,需要注意元件的选型、连接方式和电气特性等要素。

2. 程序编译与下载

在Keil等编程环境中编写好51单片机的程序后,需要将其编译成可执行文件(.hex或.bin格式)。然后,在Proteus中将编译好的程序下载到51单片机中,以便进行仿真测试。

3. 仿真测试

在Proteus中运行仿真电路,观察电子琴的工作状态。可以通过按下琴键来输入音符信号,并监听扬声器的发声情况。同时,还可以观察数码管显示的实时信息以及单片机的内部状态变量等。通过仿真测试,可以验证电子琴的设计是否符合预期要求,并对存在的问题进行调试和优化。

4. 调试与优化

在仿真过程中,可能会遇到一些问题,如音符发声不准确、功能按键失灵等。这些问题需要通过调试和优化来解决。调试时可以利用Proteus提供的各种调试工具,如断点设置、单步执行等,来定位和分析问题。优化时则需要根据调试结果对硬件电路或软件程序进行相应的调整和改进。

五、总结与展望

基于51单片机的电子琴设计与Proteus仿真是一项具有挑战性和趣味性的项目。通过该项目,不仅可以深入了解51单片机的工作原理和编程方法,还可以掌握电路仿真软件的使用技巧。未来,随着技术的不断发展,电子琴的设计可以进一步扩展功能,如增加更多的音色和节奏模式、实现更加复杂的演奏效果等。同时,也可以考虑将电子琴与其他智能设备相结合,如通过手机APP控制电子琴的播放和录音等功能,以提升用户体验和互动性。
