如何编写VHDL数控分频器程序?

2025-06-05 08:34:08

VHDL(VHSIC Hardware Description Language)作为一种强大的硬件描述语言,广泛应用于电子设计自动化(EDA)领域,特别是在复杂数字电路与系统的设计过程中。数控分频器作为一种基本的数字电路组件,广泛应用于时钟生成、信号处理等多个方面。本文将详细介绍如何使用VHDL进行数控分频器的编程,通过简洁明了的语言,结合关键词布局和内容结构,提升阅读体验及搜索引擎友好度。

如何编写VHDL数控分频器程序? 1

一、VHDL简介

VHDL是一种标准化的硬件描述语言,用于从行为、结构和接口等多个层次上描述数字和混合信号系统。它允许设计者以类似于软件编程的方式描述复杂的硬件系统,并通过EDA工具进行仿真和综合,最终生成可实现的硬件电路。VHDL具有高度的抽象能力和灵活性,适用于从简单的逻辑门电路到复杂的处理器系统的各种设计。

如何编写VHDL数控分频器程序? 2

二、数控分频器的基本原理

数控分频器是一种将输入信号的频率按照一定比例降低的数字电路。其基本工作原理是通过计数器实现,当计数器达到预设的分频值时,产生一个输出脉冲,同时将计数器清零,重新开始计数。这样,通过控制计数器的预设值,就可以实现对输入信号频率的分频。

如何编写VHDL数控分频器程序? 3

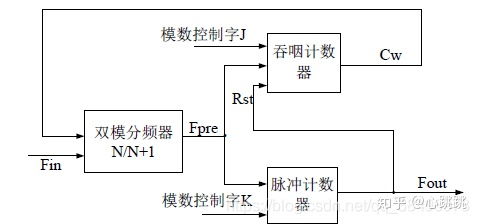

数控分频器通常由计数器模块和控制模块组成。计数器模块负责计数输入信号的脉冲数,当达到预设值时输出一个脉冲信号。控制模块则用于控制计数器的预设值和输出信号的生成。

三、VHDL实现数控分频器

1. 设计思路

在使用VHDL实现数控分频器时,首先需要明确设计需求,包括输入信号的频率范围、分频比例等。然后,根据需求设计电路结构,确定计数器模块和控制模块的具体实现方式。最后,编写VHDL代码进行描述。

2. VHDL代码示例

以下是一个简单的数控分频器的VHDL代码示例:

```vhdl

library IEEE;

use IEEE.STD_LOGIC_1164.ALL;

use IEEE.STD_LOGIC_ARITH.ALL;

use IEEE.STD_LOGIC_UNSIGNED.ALL;

实体声明

entity FrequencyDivider is

Port ( clk : in STD_LOGIC; 输入时钟信号

reset : in STD_LOGIC; 复位信号

div_ratio : in INTEGER range 1 to 256; 分频比例

out_clk : out STD_LOGIC 输出时钟信号

);

end FrequencyDivider;

架构声明

architecture Behavioral of FrequencyDivider is

signal counter : INTEGER range 0 to 255 := 0; 计数器

begin

计数器过程

process(clk, reset)

begin

if reset = '1' then

counter <= 0; 复位时计数器清零

out_clk <= '0'; 复位时输出时钟信号为低电平

elsif rising_edge(clk) then

if counter = div_ratio - 1 then

counter <= 0; 计数器达到分频值时清零

out_clk <= not out_clk; 输出时钟信号翻转

else

counter <= counter + 1; 计数器加一

end if;

end if;

end process;

end Behavioral;

```

3. 代码解释

在上述VHDL代码中,我们首先声明了一个名为`FrequencyDivider`的实体,包含输入时钟信号`clk`、复位信号`reset`、分频比例`div_ratio`和输出时钟信号`out_clk`。然后,在架构部分,我们定义了一个名为`Behavioral`的架构,并声明了一个信号`counter`作为计数器。

在计数器过程中,我们根据输入时钟信号的上升沿和复位信号的状态来控制计数器的行为。当复位信号为高电平时,计数器清零,输出时钟信号为低电平。当复位信号为低电平且输入时钟信号出现上升沿时,计数器加一。当计数器达到分频值减一时,计数器清零,输出时钟信号翻转。

四、仿真与验证

在编写完VHDL代码后,我们需要使用EDA工具进行仿真和验证,以确保设计的正确性。常用的EDA工具包括ModelSim、Quartus等。

在仿真过程中,我们可以设置不同的输入信号和分频比例,观察输出信号的变化情况。通过对比仿真结果和预期结果,可以判断设计的正确性。如果发现错误或不符合预期的情况,可以回到VHDL代码进行修改和优化。

五、实际应用与优化

数控分频器在时钟生成、信号处理等多个方面都有广泛的应用。例如,在FPGA设计中,数控分频器可以用于生成不同频率的时钟信号,以满足不同模块的需求。在数字信号处理中,数控分频器可以用于降低信号的采样频率,以便于后续处理。

为了优化数控分频器的性能,我们可以考虑以下几个方面:

1. 提高计数器的精度和范围:通过增加计数器的位宽,可以实现对更高频率信号的精确分频。

2. 降低功耗:在计数器不需要工作时,可以通过关闭相关电路来降低功耗。

3. 增加灵活性:可以通过增加可编程接口,实现对分频比例的动态调整。

六、结论

VHDL作为一种强大的硬件描述语言,为数控分频器的设计提供了灵活和高效的手段。通过合理的设计和仿真验证,我们可以实现精确、可靠的数控分频器,满足各种应用需求。同时,通过不断优化设计,我们可以进一步提高数控分频器的性能和可靠性,为数字电路与系统的发展做出更大的贡献。

希望本文的介绍能够帮助读者更好地理解VHDL数控分频器的编程方法,并在实际应用中取得良好的效果。
