iPhone 6s全面拆解步骤图文指南

2025-06-13 08:37:04

苹果iPhone 6s详细拆机图文教程

iPhone 6s全面拆解步骤图文指南 1

苹果iPhone 6s自发布以来,凭借其强大的性能和多种新功能吸引了众多消费者的关注。然而,对于维修技术人员或者对手机内部结构感兴趣的用户来说,了解iPhone 6s的内部构造和拆解过程无疑是一项有趣且具有挑战性的任务。本文将详细介绍如何拆解一台苹果iPhone 6s,并提供图文教程,以帮助读者更全面地了解这一过程。

一、准备工具

在进行拆机之前,首先需要准备一些必要的工具。这些工具包括:十字螺丝刀、五角螺丝刀、拆机棒、塑胶镊子、拆机拨片、拆面盖吸盘、热风枪(用于加热拆卸某些组件)、洛铁(用于焊接和拆卸小型组件)、无尘布和清洗剂(用于清洁组件)等。确保所有工具齐全并处于良好状态,以避免在拆机过程中造成不必要的损坏。

二、关机与取卡托

1. 关机:首先,确保iPhone 6s已经完全关机。如果屏幕功能不正常,可以通过同时按住电源键和返回键,直到屏幕出现关机对话框然后松手。

2. 取卡托:使用卡针插入iPhone 6s的卡槽孔内,轻轻顶一下,取出SIM卡托。

三、移除螺丝与面盖

1. 移除螺丝:使用五角螺丝刀移除位于充电插口旁边的两颗五角螺丝。注意区分和放置这些螺丝,因为它们的大小和位置在重新安装时需要精确匹配。

2. 拆面盖:使用吸盘将iPhone 6s的面盖吸开。在吸开面盖的过程中,要小心不要弄断屏幕与主板之间的排线。

四、拆解屏幕与主板组件

1. 断开电池与主板之间的排线插头:在拆解屏幕之前,首先需要断开电池与主板之间的排线插头,以避免在拆解过程中造成短路。

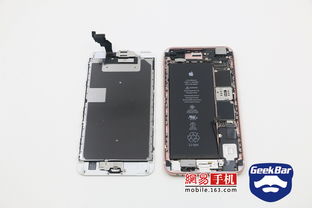

2. 移除屏幕总成:断开上方屏幕总成与主板之间的几个排线接口后,可以取下前面板。此时需要注意,屏幕总成与主板之间可能有一些粘合剂,需要小心分离。

3. 拆解屏幕总成部分:拆下Home按键背面的金属加强支架,以及周边的扬声器等组件。然后可以取下LCD屏幕面板背面的金属支架,暴露出3D Touch芯片。

五、拆解3D Touch与前置摄像头

1. 拆解3D Touch部分:拿掉LCD屏幕面板背面的金属支架后,可以看到iPhone 6s的3D Touch芯片。使用适当的工具小心拆解这部分组件。

2. 取下前置摄像头:iPhone 6s配备了全新的500万像素前置摄像头,相比iPhone 6上的120万像素摄像头,其体积相差无几。使用塑胶镊子轻轻取下前置摄像头,注意不要损坏其周围的排线。

六、拆解电池与主板

1. 拆解电池:iPhone 6s的电池采用易拉胶带设计。拉出两条易拉胶带,电池就会自动掉落,可以轻松取出。在拆解电池的过程中,要注意不要损坏电池周围的组件和排线。

2. 拆解主板:在拆解主板之前,需要先移除主板上的固定螺丝和固定片。然后使用撬棒小心撬起主板与机身之间的卡扣和排线连接器,将主板从机身中取出。在拆解主板的过程中,要注意不要损坏主板上的芯片和电子元件。

七、拆解后摄像头与按键连接器

1. 拆解后摄像头:移除后摄像头固定片的螺丝,然后移除固定片。使用撬棒撬开后摄像头连接座,再取下后摄像头。注意在拆解过程中不要损坏摄像头的镜头和周围的组件。

2. 拆解按键连接器:移除按键连接器固定钢片上的螺丝,然后移除固定片。使用撬棒撬开按键的卡扣,将按键连接器从机身中取出。

八、拆解天线模块与马达

1. 拆解天线模块:移除天线模块的螺丝,然后取出天线模块。天线模块负责接收和发送无线电信号,是手机通信的重要组件。

2. 拆解马达:移除固定马达上的螺丝,取出马达。iPhone 6s采用了线性马达,能够提供更加细腻和真实的震动反馈。

九、拆解其他组件

1. 拆解喇叭组件:移除固定喇叭组件上的螺丝,将小板排线撕开,取出喇叭组件。喇叭组件负责播放声音,是手机音频输出的重要部分。

2. 拆解耳机座、USB固定螺丝与小板:移除耳机座固定螺丝和USB固定螺丝,然后将小板组件从上往下进行拆卸,取出小板组件。小板组件上集成了充电接口、耳机接口等外部连接端口。

3. 拆解闪光灯固定支架与侧键:移除闪光灯罩固定支架螺丝,取出闪光灯固定支架。然后移除侧键固定支架螺丝,将侧键FPC从上向下拆卸,取出侧键FPC,最后将侧键从底盖上取出。

十、注意事项与清洁维护

1. 注意事项:在拆解过程中,要注意不要损坏任何组件和排线。特别是屏幕、摄像头、电池等易损件,在拆解时需要特别小心。同时,要注意区分和放置不同大小和位置的螺丝,以便在重新安装时使用。

2. 清洁维护:在拆解完成后,可以使用无尘布和清洗剂对各个组件进行清洁和维护。特别是屏幕、摄像头等部件,需要保持其表面清洁无尘,以确保其正常工作。

十一、总结

通过对苹果iPhone 6s的详细拆解,我们可以更加深入地了解其内部结构和工作原理。拆解过程虽然复杂,但只要掌握了正确的方法和工具,就可以顺利完成。同时,拆解过程中的注意事项和清洁维护工作也非常重要,可以确保各个组件在重新安装后能够正常工作。希望本文能够为对苹果iPhone 6s感兴趣的用户提供一些有用的参考和帮助。
